灭菌器控制系统

导读:1.回空气管路主要有空气过滤器、回空气阀、进汽 手动调节阀等。程序通过控制回空气阀实现对内室热空 气的进入。空气的预热主要是通过紧贴在夹套上的空气 管来实现;空气的洁净


返回列表 来源:未知 发布日期:2021-08-30 09:42【
1.回空气管路主要有空气过滤器、回空气阀、进汽 手动调节阀等。程序通过控制回空气阀实现对内室热空 气的进入。空气的预热主要是通过紧贴在夹套上的空气 管来实现;空气的洁净主要通过空气过滤器来实现。
2.门充气真空管路主要有先导阀、电动球阀、支架、 门胶条等。门管路主要是对门槽内进行充气和真空来实 现门胶条的伸出与缩回,门胶条伸出后,实现对内室蒸汽 密封,防止内室的蒸汽逃逸;门胶条缩回后,可以方便自 如的升降大门。
3.控制系统主要有 PLC、模拟量模块、温度变送器、温 度传感器、彩色触摸屏、微型打印机、直流继电器等。PLC 是灭菌器的核心部分,在灭菌器的运行过程中,根据采集 到的输入信号(数字量和模拟量)控制程序的运行,再把v>信号输出到执行元件上,控制灭菌器的实际运行。本灭菌 器的模拟量模块共两路温度信号输入、两路压力信号输 入。触摸屏主要动态显示灭菌器运行过程中过程参数、过 程曲线、阀门的运行状态、输入输出的状态、设定过程参 数、选择灭菌程序、故障报警等,打印机可以打印温度、压力的过程数据,用于留档和故障排查。

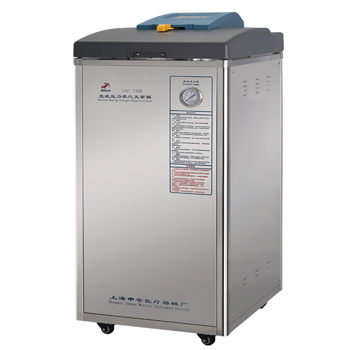

上海申安LDZF-50KB立式压力蒸汽灭菌器(医用型)

申安LDZF-50KB立式压力蒸汽灭菌器(医用型)

产品介绍/Product introduction

产品名称:立式压力蒸汽灭菌器                                产品型号:LDZF-50KB
本品为医疗器械产品,属于压力容器受控产品,符合压力容器设计与制作的相关规定,并取得了食药监产品注册证和消毒产品卫生许可证,是我厂研制开发的新一代智能型立式压力蒸汽灭菌器,具有快捷简便的操作方式和功能齐全的控制系统,在安全控制上;具有超压自泄、断水保护、超温自控的数套安全联锁的装置。本品操作系统采用微机自动处理技术,灭菌运行过程实行微机自动控制,操控台上的液晶显示窗显示整个灭菌动态和功能运行情况,产品主要部件采用不锈钢材料精制而成,灭菌指标达到医用手术级标准,是供医疗机构对可耐压力、耐高温蒸汽的医疗器械或卫生用品进行灭菌或消毒的理想产品。


灭菌原理
压力蒸汽灭菌器就是利用湿热杀灭微生物的原理而设计的。杀菌原理是利用重力置换的原理,使蒸汽在灭菌器中从上而下,将冷空气从下排气孔排出,排出的冷空气由饱和蒸汽取代,利用蒸汽释放的潜热使物品达到灭菌。采用湿热灭菌方法的优点在于蒸汽有较强的杀菌作用,它可以使菌体蛋白质含水量增加,使其容易因受热而凝固,加速微生物的死亡过程。

功能简介

1、拨杆式快开盖结构 7、额定工作压力0.217Mpa
2、智能化自动控制灭菌循环程序 8、灭菌温度设定范围(50℃-134℃)
3、安全联锁互动装置 9、双刻度二类读数压力表
4、断水保护功能 10、自胀式密封
5、LED数码显示运行状态 11、灭菌结束自动报警
6、灭菌时间设定范围(0-99小时)

技术参数:
型号:LDZF-50KB
配置:标准配置
容积:50L
材质/锅体壁厚:全不锈钢/2.0mm
灭菌室尺寸:Φ370×500mm
电源:220V
功率:3.5KW
包装尺寸:660×620×1120mm
毛重:90KG

主要部件

序号 配件/规格 数量 序号 配件/规格 数量
1 压力控制器 1 6 电源开关 1
2 固态继电器/440V  40A 1 7 加热电热管/3.5Kw 1
3 弹簧式安全阀/0.217-0.24Mpa 1 8 放汽阀/0.25Mpa 1
4 压力表/1.6级 1 9 硅胶密封圈 1
5 电脑板 1 10 温度传感器 1
